| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | ISO / SGS / RoHS |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 KG |
|---|---|
| ราคา: | Negotiable |

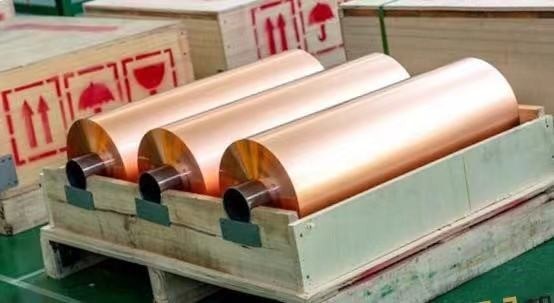

| รายละเอียดการบรรจุ: | การส่งออกกรณีไม้ |
| เวลาการส่งมอบ: | 10 - 15 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 550T ต่อเดือน |
| ความบริสุทธิ์: | 99.8% | ต่อต้านการเกิดออกซิเดชัน: | 200 องศา 60 นาที 180 วัน 23 องศา |
|---|---|---|---|
| ความหนา: | 18um 25um 35um | สี: | สีแดง |
| การยืดออก: | ≥ 5% | แรงดึง: | ≥ 180 MPa |
| ความแข็งแรงของเปลือก: | ≥ 1 N / mm | รายละเอียดฟอยล์: | RA≤2.5μm, Rz≤4.0μm |
| ความกว้างมาตรฐาน: | 520mm | ความกว้างสูงสุด: | 1295 (± 1) มม |
| แสงสูง: | 18um ED Copper Foil,25um ED Copper Foil,25um Insulated Copper Foil |
||

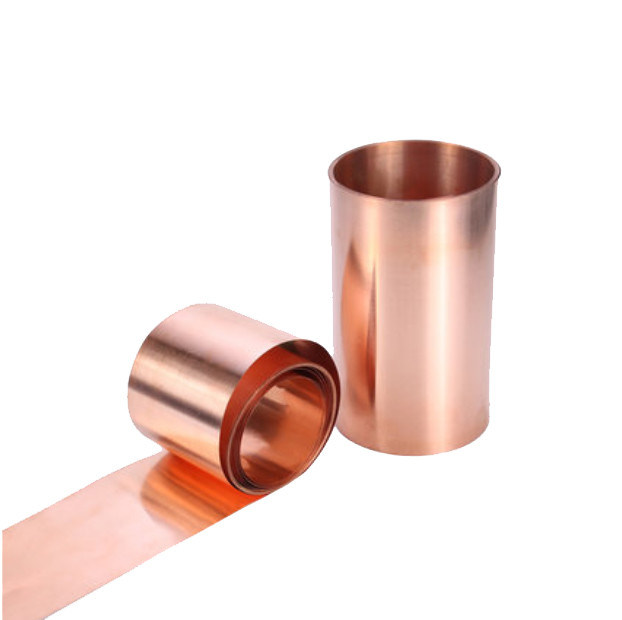

ความกว้าง 520 มม. ฟอยล์ทองแดง ED ความบริสุทธิ์สูงสีแดง
คุณสมบัติ:
1. ฟอยล์ที่ได้รับการรักษาเป็นสีเทาหรือสีแดง
2. รายละเอียดสูงที่มีคุณสมบัติเหมาะสำหรับ FCCL
3. โครงสร้างเกรนของฟอยล์ทองแดงทำให้มีความยืดหยุ่นสูง
4. ประสิทธิภาพการแกะสลักที่ยอดเยี่ยม
5. รายละเอียดต่ำช่วยให้สามารถสร้างรูปแบบวงจรที่ดีได้
ใบสมัคร:
1. ประเภทหล่อและเคลือบ FCCL
2. FPC ลายละเอียดสุด ๆ
3. Chip on flex (COF) สำหรับ LED
คุณสมบัติทั่วไปของฟอยล์ทองแดงอิเล็กโทรไลต์ LP-SB / R ED (สำหรับ FPC หรือชั้นในของ HDI)
|
การจำแนกประเภท
|
หน่วย | ความต้องการ | วิธีทดสอบ | |||||||
| การกำหนดฟอยล์ | / | 1 | ซ | ม | 1 | IPC-4562A | ||||
| ความหนาที่กำหนด | / | 10um | 12um | 1/2 ออนซ์ (18um) | 3/4 ออนซ์ (25um) | 1 ออนซ์ (35um) | IPC-4562A | |||
| น้ำหนักพื้นที่ | g / ㎡ | 98 ± 4 | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 |
IPC-TM-650 2.2.12.2 |
|||
| ความบริสุทธิ์ | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| โปรไฟล์ฟอยล์ | ด้านเงา (Ra) | սม | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| ด้าน (Rz) | อืม | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| ความต้านแรงดึง | RT (23 องศาเซลเซียส) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| HT (180 องศาเซลเซียส) | Mpa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| การยืดตัว | RT (23 องศาเซลเซียส) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| HT (180 องศาเซลเซียส) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| ความแข็งแรงของเปลือก (FR-4) | N / มม | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs / ใน | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| รูพรุนและรูพรุน | จำนวน | ไม่ |
IPC-TM-650 2.1.2 |
|||||||
| ต่อต้านการออกซิไดซ์ | RT (23 องศาเซลเซียส) | 180 วัน | / | |||||||
| HT (200 ℃) | 60 นาที | / | ||||||||
1. ความกว้างมาตรฐาน 520 มม. ความกว้างสูงสุด 1295 (± 1) มม. อาจเป็นไปตามความต้องการของลูกค้า
เราทดสอบความแข็งแรงของการลอกด้วย PI โปรดยืนยันอีกครั้งกับ pp ของคุณ
