สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | OEM |
ได้รับการรับรอง: | ISO / SGS / RoHS |
จำนวนสั่งซื้อขั้นต่ำ: | 50 KG |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | การส่งออกกรณีไม้ |
เวลาการส่งมอบ: | 10 - 15 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T |
สามารถในการผลิต: | 550T ต่อเดือน |
ความบริสุทธิ์: | 99.8% | รู: | ไม่มี |
---|---|---|---|
ต่อต้านการเกิดออกซิเดชัน: | 200 องศา 60 นาที 180 วัน 23 องศา | ความหนา: | 1/2 ออนซ์, 3/4 ออนซ์, 1 ออนซ์, 2 ออนซ์, 3 ออนซ์, |
สี: | แดงหรือเทา | การยืดออก: | ≥ 2% |
แรงดึง: | ≥ 150 MPa | ความแข็งแรงของเปลือก: | ≥ 1 N / mm |
ความกว้าง: | 5-520 มม | ความยาว: | 500-5,000 ม |
ID: | 76 มม., 152 มม | โลหะผสม: | T2, C11000, C1100, C101, E-Cu58 |
แสงสูง: | 520mm Insulated Copper Foil,C11000 insulated copper foil,0.070mm insulated copper foil |

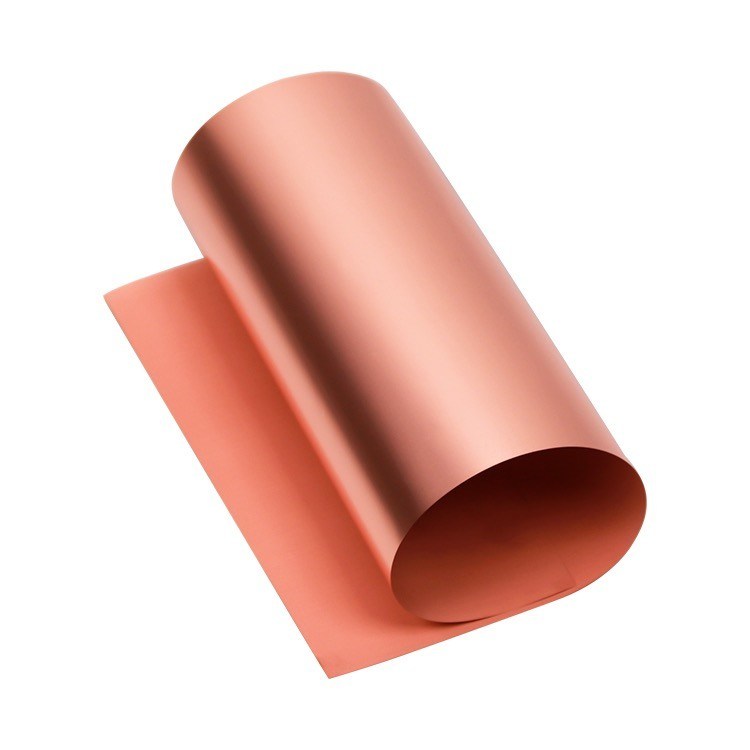

ความต้านทานการลอกสูงความกว้าง 520 มม. C11000 ฉนวนทองแดงฟอยล์
รายละเอียดอย่างรวดเร็ว
ความหนา: 0.012-0.070 มม
ความกว้าง: 5-520 มม
ความยาว: 500-5000 ม
ID: 76 มม., 152 มม
โลหะผสม: T2, C11000, C1100, C101, E-Cu58
อารมณ์: H.
คุณสมบัติ:
1. ฟอยล์ที่ได้รับการรักษาเป็นสีเทาหรือสีแดง
2. ความแข็งแรงของเปลือกสูง
3. ความสามารถในการจำหลักที่ดี
4. การยึดเกาะที่ดีเยี่ยมเพื่อต้านทานการกัด
ใบสมัคร:
1. ฟีนอลิกเรซินบอร์ด
2. กระดานอีพ็อกซี่
เปรียบเทียบระหว่างฟอยล์ทองแดง CA และฟอยล์ทองแดง ED
1. กระบวนการ: ฟอยล์ทองแดงรีด (กระบวนการรีด), ฟอยล์ทองแดง ED (กระบวนการ Electrodeposition)
2. ความเหนียวแข็งแรง: ฟอยล์ทองแดงรีดเป็นโครงสร้างผลึกที่ไม่สม่ำเสมอดังนั้นความแข็งแรงและความเหนียวจึงดีกว่าฟอยล์ทองแดงอิเล็กโทรไลต์ดังนั้นฟอยล์ทองแดงรีดส่วนใหญ่ที่ใช้ในแผงวงจรพิมพ์ที่มีความยืดหยุ่น
3. ความกว้าง: ม้วนฟอยล์ทองแดงกว้าง≤ 620 มม., ฟอยล์ทองแดงอิเล็กโทรไลต์กว้าง≤ 1380 มม
4. ความหนาแน่น: ฟอยล์ทองแดงรีดความหนาแน่นสูงขึ้นพื้นผิวค่อนข้างเรียบเอื้อต่อการผลิตแผงวงจรพิมพ์หลังจากการส่งสัญญาณอย่างรวดเร็วดังนั้นการส่งผ่านความเร็วสูงความถี่สูงแผงวงจรพิมพ์ลายเส้นละเอียดจึงใช้ฟอยล์ทองแดงรีดผ้า
5. ความกว้างของการรักษาพื้นผิว:ฟอยล์ทองแดงรีดถูก จำกัด โดยการเคลือบพื้นผิวความกว้างที่มีประสิทธิภาพสูงสุด 520 มม.
คุณสมบัติทั่วไปของฟอยล์ทองแดงมาตรฐานสำหรับแผ่นเรซินฟีนอลิกและแผ่นอีพ็อกซี่
การจำแนกประเภท
|
หน่วย | ความต้องการ | วิธีทดสอบ | |||||||||||
การกำหนดฟอยล์ | / | ที | ซ | ม | 1 | 2 | 3 | IPC-4562A | ||||||
ความหนาที่กำหนด | / | 12um | 1/2 ออนซ์ | 3/4 ออนซ์ |
1 ออนซ์ |
2 ออนซ์ |
3 ออนซ์ |
IPC-4562A | ||||||
น้ำหนักพื้นที่ | g / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
ความบริสุทธิ์ | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
โปรไฟล์ฟอยล์ | ด้านเงา (Ra) | սม | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
ด้าน (Rz) | อืม | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
ความต้านแรงดึง |
RT (23 องศาเซลเซียส)
|
Mpa | ≥ 150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
การยืดตัว |
RT (23 องศาเซลเซียส)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
เรื่อง | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
ความแข็งแรงของเปลือก (FR-4) | N / มม | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
รูพรุนและรูพรุน | จำนวน | ไม่ |
IPC-TM-650 2.1.2 |
|||||||||||
ต่อต้านการออกซิไดซ์ | RT (23 องศาเซลเซียส) | วัน | 180 | / | ||||||||||
HT (200 ℃) | นาที | 60 | / |
1. ความกว้างมาตรฐาน 1295 (± 1) มม. อาจตามที่ลูกค้าต้องการช่างตัดเสื้อ
2. เราทดสอบความแข็งแรงของการลอกด้วย FR-4 (Tg140) prepreg โปรดยืนยันอีกครั้งกับ pp ของคุณ
คำถามที่พบบ่อย:
Q1: อะไรคือการรับประกันของคุณ?
ตอบ: ผลิตภัณฑ์ทั้งหมดของเรามีการรับประกัน 6 เดือนหลังจากได้รับสินค้าหากมีปัญหาด้านคุณภาพสามารถติดต่อเราได้
Q2: เวลาในการจัดส่งของคุณคืออะไร?
ตอบ: เวลาในการจัดส่งทั่วไปคือ 5-35 วันทำการเวลาในการจัดส่งที่เจาะจงขึ้นอยู่กับสินค้าและปริมาณการสั่งซื้อของคุณ
Q3: ปริมาณการสั่งซื้อขั้นต่ำของคุณคืออะไร?
ตอบ: MOQ คือ 150 กก.
Q4: คุณสามารถจัดหาตัวอย่างได้หรือไม่?
ตอบ: เราสามารถจัดหาตัวอย่างเพื่อตรวจสอบคุณภาพก่อนสั่งซื้อจำนวนมากแต่ราคาจะเป็นราคาตัวอย่างไม่ใช่ราคาขายส่ง
คำถามที่ 5คุณทดสอบสินค้าทั้งหมดก่อนส่งมอบหรือไม่?
ตอบ: ใช่เรามีการทดสอบก่อนส่งมอบ 100%
คำถาม 6.ความกว้างมาตรฐานของคุณคืออะไร?
ตอบ: 520 มม. และ 620 มม. เรายอมรับการปรับแต่งสำหรับความกว้างเราสามารถตัดเป็นขนาดใดก็ได้ที่คุณต้องการหลังจากผ่านการพูดคุย
