FCCL ED ผนังทองแดง
FCCL ED ผนังทองแดง รายละเอียดเร็ว ความหนา: 0.012-0.070 มิลลิเมตร ความกว้าง: 5-520 มิลลิเมตร ความยาว: 500-5000 เมตร ID: 76 มิลลิเมตร 152 มิลลิเมตร สับสน: T2,C11000,C1100,C101,E-Cu58 อุณหภูมิสูง ลักษณะ: 1ผนังที่ได้รับการรักษาสีเทาหรือสีแดง 2โปรไฟล์สูงที่มีคุณสมบัติของ LP-S-B/R เหมาะสําหรับ FCCL 3โครงส...
FCCL ED ผนังทองแดง
,แผ่นฟอยล์ทองแดงอิเล็กโทรไลต์ 0.012 มม.
,แผ่นฟอยล์ทองแดง ED 5 มม.
FCCL ED ผนังทองแดง
รายละเอียดเร็ว
ความหนา: 0.012-0.070 มิลลิเมตร
ความกว้าง: 5-520 มิลลิเมตร
ความยาว: 500-5000 เมตร
ID: 76 มิลลิเมตร 152 มิลลิเมตร
สับสน: T2,C11000,C1100,C101,E-Cu58
อุณหภูมิสูง
ลักษณะ:
1ผนังที่ได้รับการรักษาสีเทาหรือสีแดง
2โปรไฟล์สูงที่มีคุณสมบัติของ LP-S-B/R เหมาะสําหรับ FCCL
3โครงสร้างเมล็ดของฟอยล์ทองแดง ส่งผลให้ความยืดหยุ่นสูง
4ผลงานการถักดีเยี่ยม
5. โปรไฟล์ต่ําทําให้การสร้างรูปแบบวงจรดี
การใช้งาน:
1. การโยนและการละลายชนิด FCCL
2. FPC รูปแบบดีมาก
3ชิปออนฟล็กซ์ (COF) สําหรับ LED
เปรียบเทียบระหว่างฟอยล์ทองแดง CA และฟอยล์ทองแดง ED
1ขั้นตอน: โฟลีย์ทองแดงม้วน (กระบวนการม้วน) โฟลีย์ทองแดง ED (กระบวนการ electrodeposition)
2ความแข็งแรง ความแข็งแรง: โฟลีย์ทองแดงม้วนมีโครงสร้างกระจกกระจกกระจก ดังนั้นความแข็งแรงและความแข็งแรงจะดีกว่าโฟลีย์ทองแดงไฟฟ้าดังนั้นส่วนใหญ่ของฟอยล์ทองแดงม้วนที่ใช้ในแผ่นวงจรพิมพ์ยืดหยุ่น.
3ความกว้าง: ความกว้างของแผ่นทองแดงม้วน ≤ 620mm, ความกว้างของแผ่นทองแดงระบายไฟฟ้า ≤ 1380mm
4ความหนาแน่น: โฟลีย์ทองแดงม้วน ความหนาแน่นสูงกว่า ผิวค่อนข้างเรียบ สะดวกต่อการผลิตแผ่นวงจรพิมพ์หลังจากการส่งสัญญาณอย่างรวดเร็วส่งสัญญาณความถี่สูง ความเร็วสูง,เส้นละเอียดพิมพ์แผ่นวงจรยังใช้บาง calendering ผนังทองแดง
5ความกว้างของการรักษาพื้นผิว:โฟลยทองแดงม้วน จํากัดโดยการรักษาพื้นผิว ความกว้างที่มีประสิทธิภาพที่กว้างที่สุด 520 มม.
คุณสมบัติเฉพาะของฟอยล์ทองแดงแบบการชําระไฟฟ้า ((สําหรับ FPC หรือชั้นภายในของ HDI)
|
การจัดหมวดหมู่
|
หน่วย | ความต้องการ | วิธีการทดสอบ | |||||||
| การตั้งชื่อของฟอยล์ | / | 1 | H | M | 1 | IPC-4562A | ||||
| ความหนาเฉพาะ | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| น้ําหนักพื้นที่ | g/m2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| ความบริสุทธิ์ | % | ≥998 |
IPC-TM-650 2.3.15 |
|||||||
| โปรไฟล์แผ่น | ด้านสว่าง ((Ra) | ซม | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 |
IPC-TM-650 2.3.17 |
||
| ด้านแมท ((Rz) | อืม | ≤40 | ≤45 | ≤ 55 | ≤60 | ≤ 80 | ||||
| Tensile Strength ความแข็งแรง | R.T. ((23°C) | Mpa | ≥ 260 | ≥ 260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | Mpa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| Elongation | R.T. ((23°C) | % | ≥ 5 | ≥ 6 | ≥ 8 | ≥10 | ≥ 12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | % | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| ความแข็งแรงในการเปลือก ((FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| ช่องเจาะและขุมขวาง | จํานวน | ไม่ |
IPC-TM-650 2.1.2 |
|||||||
| การป้องกันการออกซิเดียน | R.T. ((23°C) | 180 วัน | / | |||||||
| H.T. ((200°C) | 60 นาที | / | ||||||||
1ความกว้างมาตรฐาน 520mm ความกว้างสูงสุด 1295 ((± 1) mm สามารถตามคําขอของลูกค้า
เราทดสอบความแข็งแรงของเปลือกด้วย PI, กรุณายืนยันอีกครั้งกับ pp ของคุณ

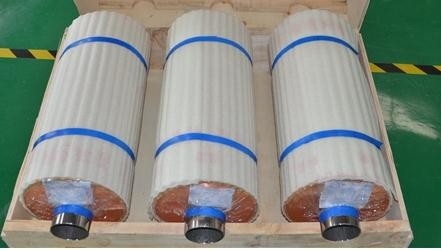

ED แผ่นทองแดง แพคเคจ ภาพ:
FAQ:
คําถามที่ 1: คุณรับประกันอะไร?
A: ผลิตภัณฑ์ทั้งหมดของเรามีรับประกัน 6 เดือนหลังจากได้รับสินค้า, หากมีปัญหาคุณภาพสามารถติดต่อเรา.
คําถามที่ 2: เวลาในการจัดส่งของคุณคืออะไร?
A: เวลาในการจัดส่งทั่วไปคือ 5-35 วันทําการ. เวลาในการจัดส่งเฉพาะจะขึ้นอยู่กับรายการและปริมาณการสั่งซื้อของคุณ.
Q3: จํานวนการสั่งซื้อขั้นต่ําของคุณคืออะไร?
A: MOQ คือ 150 kg
Q4: คุณสามารถจัดส่งตัวอย่างได้หรือไม่?
ตอบ: เราสามารถจัดส่งตัวอย่างเพื่อตรวจสอบคุณภาพก่อนสั่งซื้อจํานวนมาก แต่ราคาจะเป็นราคาตัวอย่าง ไม่ใช่ราคาขายส่ง
Q5. คุณทดสอบสินค้าทั้งหมดของคุณก่อนการจัดส่ง?
ตอบ: ใช่ เรามีการทดสอบ 100% ก่อนการจัดส่ง
Q6. ความกว้างมาตรฐานของคุณคืออะไร?
A: 520mm และ 620mm, เรายอมรับการปรับแต่งสําหรับความกว้าง. เราสามารถตัดมันในขนาดใด ๆ ที่คุณต้องการหลังจากที่ผ่านการหารือ
