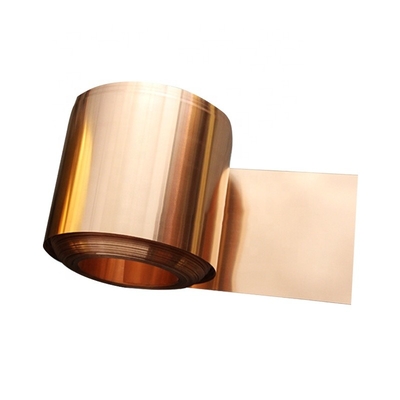

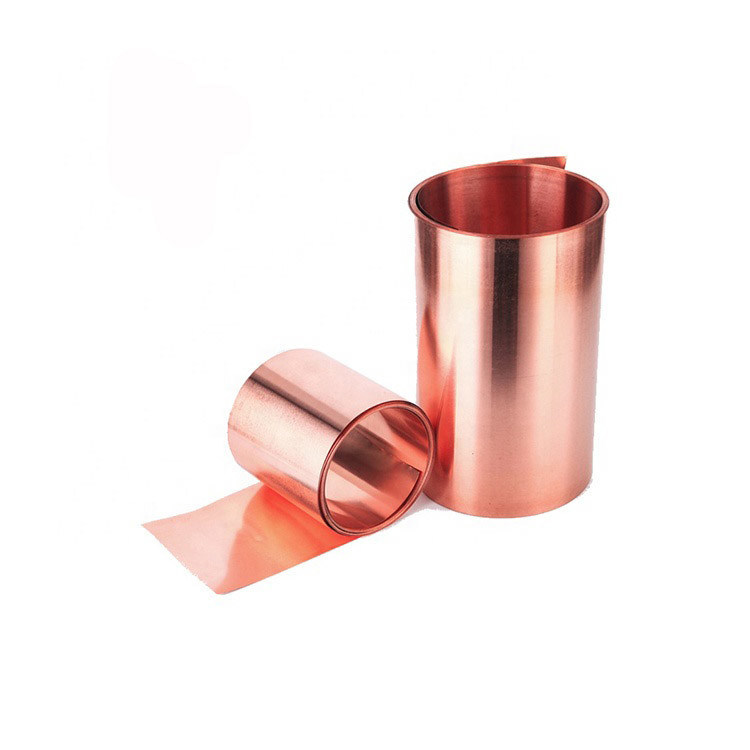

ฟอยล์ทองแดง ED ขนาด 20um
แผ่นฟอยล์ทองแดง ED ขนาด 20um
คำอธิบาย:
กระบวนการผลิตผลิตภัณฑ์แผ่นฟอยล์ทองแดง ED นั้นแตกต่างจากแผ่นฟอยล์ทองแดงแบบม้วน โดยใช้ทฤษฎีไฟฟ้าเคมีในอุปกรณ์พิเศษ เทคโนโลยีหลักของกระบวนการคือการผลิตแผ่นฟอยล์ทองแดงบริสุทธิ์สูงด้วยกระบวนการอิเล็กโทรไลต์และการบำบัดพื้นผิว
กระบวนการผลิต:
ทองแดงบริสุทธิ์สูง - อุปกรณ์ละลาย - อุปกรณ์ผลิตฟอยล์ - เครื่องบำบัดพื้นผิว - แผ่นฟอยล์ทองแดงหลังการบำบัดพื้นผิว - เครื่องตัดแผ่น (หรือเครื่องแยก) - แผ่น (หรือม้วน) - ตรวจสอบ - บรรจุ
คุณสมบัติ:
- ทนทานต่อสารเคมี, ทนทานต่อความชื้น, นำความร้อนได้ดี และทนทานต่อรังสียูวี
- ยืดตัวและทนต่อแรงดึงได้ดีที่อุณหภูมิสูง
- หลีกเลี่ยงไฟฟ้าสถิตและยับยั้งการรบกวนของคลื่นแม่เหล็กไฟฟ้า
ข้อมูลจำเพาะ:
ความหนา: 6µm~20µm
|
รายการทดสอบ |
หน่วย |
ความหนา |
||||||
|
6μm |
7μm |
8μm |
9/10μm |
12μm |
15μm |
20μm |
||
|
ปริมาณ Cu |
% |
≥99.9 |
||||||
|
น้ำหนักต่อพื้นที่ |
mg/10cm2 |
54±1 |
63±1.25 |
72±1.5 |
89±1.8 |
107±2.2 |
133±2.8 |
178±3.6 |
|
ความทนแรงดึง (25℃) |
Kg/mm2 |
28~35 |
||||||
|
การยืดตัว (25℃) |
% |
5~10 |
5~15 |
10~20 |
||||
|
ความหยาบ (ด้าน S) |
μm(Ra) |
0.1~0.4 |
||||||
|
ความหยาบ (ด้าน M) |
μm(Rz) |
0.8~2.0 |
0.6~2.0 |
|||||
|
ความคลาดเคลื่อนของความกว้าง |
มม. |
-0/+2 |
||||||
|
ความคลาดเคลื่อนของความยาว |
ม. |
-0/+10 |
||||||
|
รูเข็ม |
ชิ้น |
ไม่มี |
||||||
|
การเปลี่ยนสี |
130℃/10นาที 150℃/10นาที |
ไม่มี |
||||||
|
คลื่นหรือรอยย่น |
/ |
ความกว้าง≤40mm อนุญาตให้มีหนึ่ง |
ความกว้าง≤30mm อนุญาตให้มีหนึ่ง |
|||||
|
ลักษณะภายนอก |
/ |
ไม่มีการหย่อนคล้อย, รอยขีดข่วน, มลพิษ, การเกิดออกซิเดชัน, การเปลี่ยนสี และอื่นๆ ที่ส่งผลต่อการใช้งาน |
||||||
|
วิธีการพัน |
/ |
การพันเมื่อหันด้าน S ขึ้น, เมื่อแรงตึงในการพันคงที่, ไม่มีปรากฏการณ์ม้วนหลวม |
||||||
