| สถานที่กำเนิด | ประเทศจีน |
| ชื่อแบรนด์ | OEM |
| ได้รับการรับรอง | ISO / SGS / RoHS |

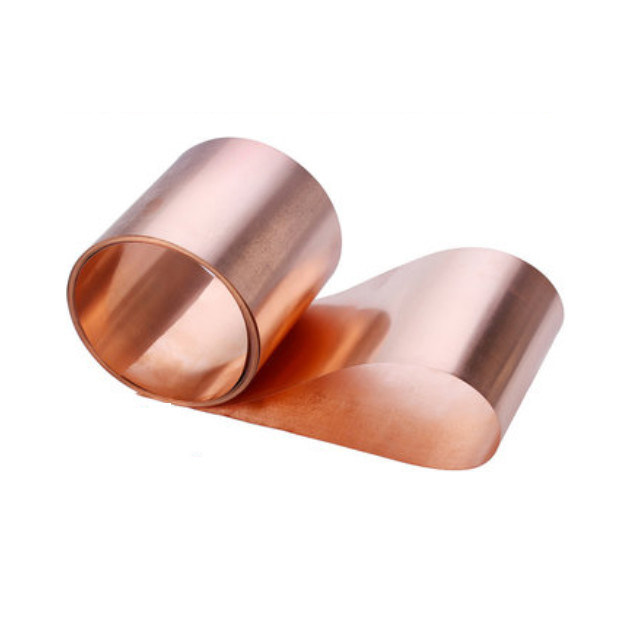

0.006 มม. ป้องกัน CCL / PCB Electrolytic Copper Foil
คำอธิบาย:
ฟอยล์ทองแดงด้วยไฟฟ้าเป็นวัสดุสำคัญสำหรับการผลิตลามิเนตหุ้มทองแดง (CCL) และแผงวงจรพิมพ์ (PCBs) และแบตเตอรี่ลิเธียมไอออนในการพัฒนาอย่างรวดเร็วของอุตสาหกรรมข้อมูลอิเล็กทรอนิกส์ในปัจจุบันฟอยล์ทองแดงด้วยไฟฟ้าเรียกว่า "เครือข่ายประสาท" ของสัญญาณผลิตภัณฑ์อิเล็กทรอนิกส์และการส่งกำลังและการสื่อสารตั้งแต่ปี 2545 มูลค่าการผลิตแผงวงจรพิมพ์ของจีนได้เข้าสู่อันดับที่สามของโลกในฐานะที่เป็นวัสดุตั้งต้นสำหรับ PCBs CCL ยังกลายเป็นผู้ผลิตรายใหญ่อันดับสามของโลก
กระบวนการผลิตฟอยล์ทองแดงด้วยไฟฟ้านั้นง่ายกระบวนการหลักมีสามอย่าง: ฟอยล์สารละลายการรักษาพื้นผิวและการตัดผลิตภัณฑ์กระบวนการผลิตดูเหมือนเรียบง่าย แต่เป็นการผสมผสานระหว่างอุปกรณ์อิเล็กทรอนิกส์เครื่องจักรและเคมีไฟฟ้าและเป็นกระบวนการผลิตที่ต้องการสภาพแวดล้อมการผลิตที่เข้มงวดเป็นพิเศษ
คุณสมบัติ:
1. ฟอยล์ที่ได้รับการรักษาเป็นสีเทาหรือสีแดง
2. ความแข็งแรงของเปลือกสูง
3. ความสามารถในการจำหลักที่ดี
4. การยึดเกาะที่ดีเยี่ยมเพื่อต้านทานการกัด
ใบสมัคร:
1. ฟีนอลิกเรซินบอร์ด
2. กระดานอีพ็อกซี่
คุณสมบัติทั่วไปของฟอยล์ทองแดงมาตรฐาน
|
การจำแนกประเภท
|
หน่วย | ความต้องการ | วิธีทดสอบ | |||||||||||
| การกำหนดฟอยล์ | / | ที | ซ | ม | 1 | 2 | 3 | IPC-4562A | ||||||
| ความหนาที่กำหนด | / | 12um | 1/2 ออนซ์ | 3/4 ออนซ์ |
1 ออนซ์ |
2 ออนซ์ |
3 ออนซ์ |
IPC-4562A | ||||||
| น้ำหนักพื้นที่ |
ก. / ตร.ม.
|
107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| ความบริสุทธิ์ | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| โปรไฟล์ฟอยล์ | ด้านเงา (Ra) | อืม | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| ด้าน (Rz) | อืม | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| ความต้านแรงดึง |
RT (23 องศาเซลเซียส)
|
Mpa | ≥ 150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| การยืดตัว |
RT (23 องศาเซลเซียส)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| เรื่อง | Ω.g / ตร.ม. | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| ความแข็งแรงของเปลือก (FR-4) | N / มม | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| รูพรุนและรูพรุน | จำนวน | ไม่ |
IPC-TM-650 2.1.2 |
|||||||||||
| ต่อต้านการออกซิไดซ์ | RT (23 องศาเซลเซียส) | วัน | 180 | / | ||||||||||
| HT (200 ℃) | นาที | 60 | / | |||||||||||
1. ความกว้างมาตรฐาน 1295 (± 1) มม. อาจตามที่ลูกค้าต้องการช่างตัดเสื้อ
2. เราทดสอบความแข็งแรงของการลอกด้วย FR-4 (Tg140) prepreg โปรดยืนยันอีกครั้งกับ pp ของคุณ
