สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | OEM |
ได้รับการรับรอง: | ISO / SGS / RoHS |
จำนวนสั่งซื้อขั้นต่ำ: | 50 KG |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | การส่งออกกรณีไม้ |
เวลาการส่งมอบ: | 10 - 15 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T |
สามารถในการผลิต: | 550T ต่อเดือน |
ชื่อผลิตภัณฑ์: | ฟอยล์ทองแดง RA ความแม่นยำสูง | ใบสมัคร: | FCCL สองชั้น |
---|---|---|---|
ช่วงความกว้าง: | มากถึง 600 มม | รูปร่าง: | ม้วน |
วัสดุ: | แท่งทองแดงอเมริกา | น้ำหนักปกติ: | ประมาณ 50 กิโลกรัมต่อม้วน |
ทดสอบมาตรฐาน: | IPC-4562 | ต้านทานความเหนื่อยล้า: | 65% |
ค่าการนำไฟฟ้า: | ≥98.3% | ความต้านทานสูงสุด: | 0.0181Ωmm2 / m |
แสงสูง: | 3oz Copper Foil Sheet Roll,2oz Copper Foil Sheet Roll,3oz RA Copper Foil |

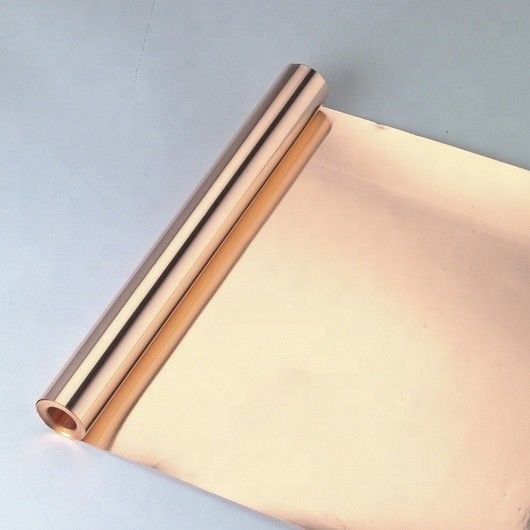

T2 แผ่นฟอยล์ทองแดงนำไฟฟ้าอุณหภูมิสูง
รายละเอียดสินค้า:
เราพัฒนาฟอยล์ทองแดงที่ผ่านการบำบัดแล้วซึ่งมีรายละเอียดต่ำมากฟอยล์ทองแดงชนิดนี้เหมาะที่สุดสำหรับการใช้งานความถี่สูงฟอยล์ทองแดงที่ผ่านการเคลือบพื้นผิวเช่น 18um, 35um, 50um มักใช้ในโครงสร้าง FPCB แบบหลายชั้นและสองหน้า นอกจากนี้ยังผลิตฟอยล์ทองแดง ED หนักส่วนใหญ่สำหรับการก่อสร้าง FPCB ในปัจจุบันสูง
แผ่นคุณสมบัติทางกล:
รายการคุณภาพ |
ข้อกำหนดทางเทคนิคทั่วไป |
|||||
1 / 3oz |
1/2 ออนซ์ |
1 ออนซ์ |
2 ออนซ์ |
3 ออนซ์ |
||
ความหยาบผิว (µm) |
ผิวด้าน Rz |
≤6 |
≤7 |
≤10 |
≤12 |
≤5.1 |
ความแข็งแรงของเปลือก (กก. / ซม.) |
≥1.1 |
≥1.2 |
≥1.8 |
≥2.2 |
≥1.0 |
|
จุดรั่วไหล (คะแนน / ม2) |
≤5 |
ไม่ |
||||
ประสิทธิภาพการป้องกันการออกซิไดซ์ที่อุณหภูมิสูง (180 ℃ / ชม.) |
ไม่มีการออกซิไดซ์ |
|||||
ค่าเผื่อความกว้าง (มม.) |
ม้วน |
(+2.0,0) |
||||
ชิ้น |
(+ 2.0, -2.0) |
|||||
มาตรฐานการทดสอบ |
IPC-4562 |
คุณสมบัติ:
วัสดุมีความสามารถในการยืดตัวได้สูงขึ้นและมีความต้านทานการดัดงอสูงและไม่มีรอยแตก
การแสดง:
สิ่งของ |
หน่วย |
พารามิเตอร์ |
|||||
12 ไมครอน |
18 ไมครอน |
25 ไมครอน |
35 ไมครอน |
70 ไมครอน |
|||
มวลต่อหน่วย (± 5%) |
ก. / ตร.ม. |
105 |
160 |
300 |
400 |
445 |
|
Cu + Ag |
% |
≥99.99 |
|||||
อารมณ์โกรธ |
|
ซ |
O, H. |
O, H. |
O, H. |
O, H. |
|
ความหยาบของพื้นผิว |
รา |
ไมครอน |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
Rz |
ไมครอน |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
ความต้านทานแรงดึง |
อุณหภูมิปกติ / 23 ℃ |
N / mm² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
อุณหภูมิสูง / 220 ℃ |
N / mm² |
≥140 |
≥ 150 |
≥ 170 |
≥210 |
≥220 |
|
การยืดตัว |
อุณหภูมิปกติ / 23 ℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
อุณหภูมิสูง / 220 ℃ |
% |
≥8 |
≥10 |
≥18 |
≥ 28 |
≥ 30 |
|
ความต้านทานความล้า (อบอ่อน) |
% |
65 |
65 |
65 |
65 |
65 |
|
ความต้านทานสูงสุด |
Ωmm2 / ม |
0.0181 |
|||||
การนำไฟฟ้า |
% |
≥98.3% |
|||||
ชั้นฟิล์มและกาว |
อุณหภูมิทันที 300 ℃ / 10 วินาที |
ฟิล์มและกาววางหลังจากชั่วคราว อุณหภูมิโดยไม่เกิดการแยกตัวแบบพอง |
|||||
ต่อต้านการเกิดออกซิเดชั่น |
HT (200 ℃) |
นาที |
จะไม่เปลี่ยนสีภายใน 60 นาที |
||||
ผลการทดสอบรูเข็ม |
ชิ้น / ตร.ม. |
พื้นที่รูเข็มมากกว่า 0.5 มม. ² 0.005 ชิ้น / ตร.ม. |
